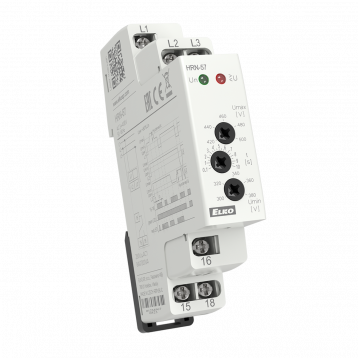

Relé monitor. pre kontr nad/podpätia v 3f 1x8A pre

POPIS

slúži pre kontrolu napätia v rozvádzači, ochrana prístrojov a zariadení
monitoruje veľkosť napätia v 3-fázovej sústave napätia
relé nestráži sled fáz
je možné nastaviť hornú a dolnú hranicu napätia, pri ktorej kontakt výstupného relé rozopne
nastaviteľné časové oneskorenie eliminuje krátkodobé špičky a pokles v sieti
napájanie sa prevádza z kontrolovaného napätia
chybový stav je indikovaný červenou LED a rozopnutím výstupného kontaktu relé
výstupný kontakt 1x prepínací 8 A / 250 V AC1
pokiaľ napájacie napätie poklesne pod 60 % Un (UOFF spodná úroveň) dôjde k okamžitému rozopnutiu relé bez uplatnenia oneskorenia
HRN-57: napájanie zo všetkých fáz tzn. že funkcia relé je zachovaná i pri výpadku jednej z fáz
HRN-57N: napájanie L1, L2, L3-N, tzn. že relé kontroluje i prerušenie nulového vodiča
v prevedenie 1-MODUL, upevnenie na DIN lištu

TECHNICKÉ PARAMETRE

Nap. a kontrolné napätie Un: 3x 400 V / 50-60 Hz
Príkon: max. 2 VA / 1 W
Max. trvalé napätie: AC 3x 460 V
Počet kontaktov: 1x prepínací 8 A (AgNi)
Indikácia výstupu: červená LED
Upevnenie: DIN lišta EN 60715
Krytie: IP40 z čelného panelu / IP10 svorky
Rozmery: 90 x 17.6 x 64 mm
Hmotnosť: 62 g
